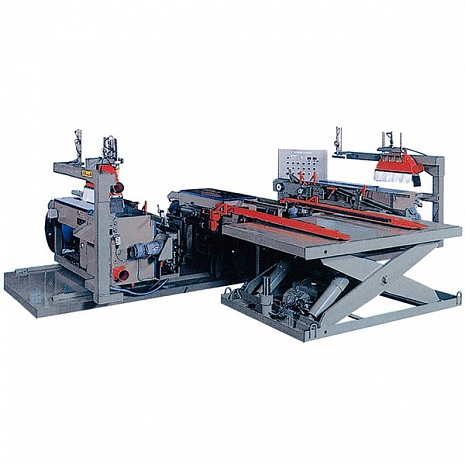

Упаковочно-обвязочный автоматический станок Altec серии «НВ»

Производитель

ALTEC KOGYO Co., Ltd.

Модель

Altec HB

+7 499 237 18 82

info@tairiku.info


Станок можно применять для следующих материалов:

Материал:

Массив дерева, ламинированная слоистая древесина, фанера, ЛВЛ-брус

Не подходит для обвязки половой доски, имеющей шпунт и пазы в боковой стороне (есть опасения, что обвязочная лента повредит шпунт и пазы)

Размеры:
Длина, которую можно обвязать стандартной машиной, составляет от 2,7 до 4,0 м.

В диапазоне от 75 мм до 180 мм в ширину и диапазоне от 80 мм до 150 мм в высоту (толщину) подходит либо для обвязки древесины (бруска) с квадратным поперечным сечением торцевой части, либо для обвязки тонких пластин.

Вариант 1:

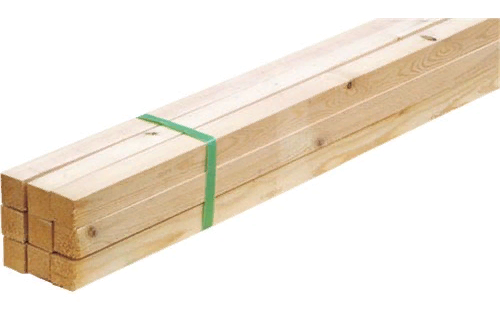

Бруски с квадратным поперечным сечением (ширина: 30/45 мм; высота (толщина): 30/45 мм) расположены в 3 столбца по вертикали и 3 столбца по горизонтали и обвязаны упаковочной лентой.

sample 1.png

Вариант 2:

Пластина с поперечным сечением (ширина: 90/120 мм, высота (толщина): 30/45 мм) расположены в 3 столбца по вертикали.

Станок предлагается: Лесопильным заводам, заводам по производству ламинированной слоистой древесины, предприятиям по предварительной резке домостроительных материалов.
Поставляется под заказ.


Упаковочно-обвязочный автоматический станок Altec серии «НВ»

- Этот станок освободит Вас от трудоемкой ручной работы!

- Благодаря автоматизации повседневных производственных работ при обвязке пиломатериалов с помощью станка, Вы повысите КПД производства и сократите затраты.

- Модельная линейка станка представлена 8 модификациями - от высокопроизводительной до экономичной. Вы сможете выбрать подходящую модель под Ваши требования и задачи.

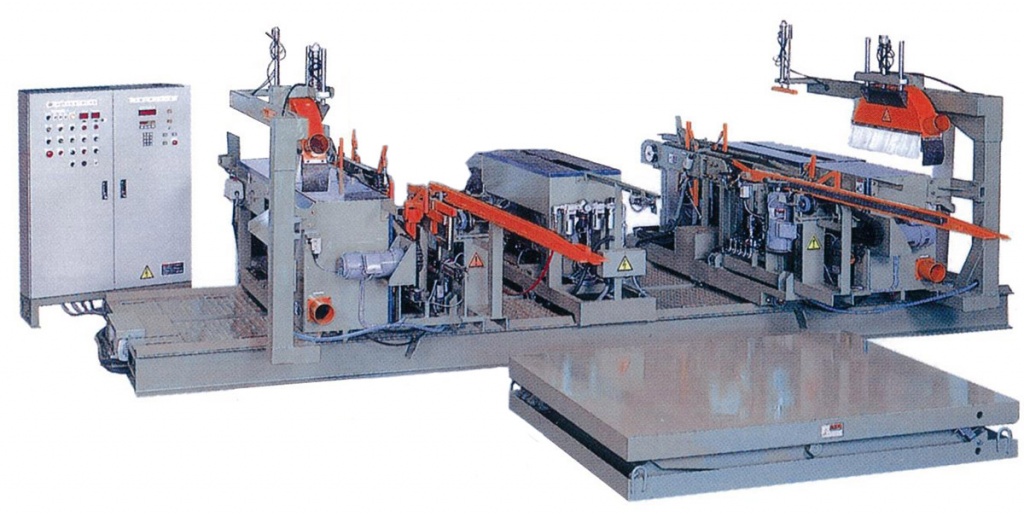

Стандартная модель А


Все технологические операции (подача заготовок, обвязка, обрезка под размер обоих торцов, укладка) осуществляются за один проход.

·         Автоматическая подача заготовок

·         Автоматическая обвязка

·         Поперечный раскрой

·         Автоматическая укладка пакетов

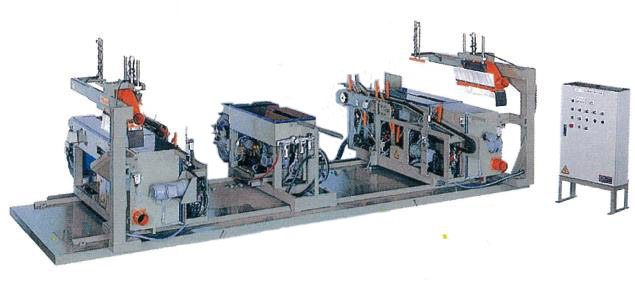

Профильная модель B


Эта эконом-модель предназначена только для обвязки и обрезки по размеру (не оснащена автоматическим укладчиком).

·         Автоматическая подача заготовок

·         Автоматическая обвязка

·         Поперечный раскрой

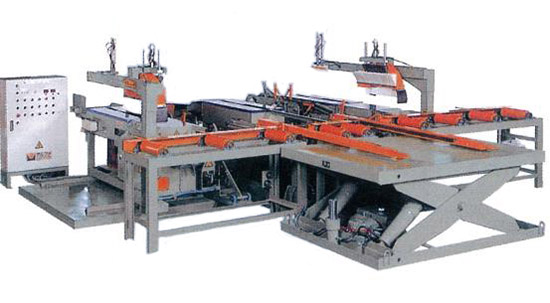

Сортировочная модель C


Оснащена разгрузочным роликовым конвейером с приводом и с возможностью переключения направления разгрузки.

·         Возможность легко изменять направление разгрузки при разносортности и разноразмерности пакетов.

·         Автоматическая подача заготовок

·         Автоматическая обвязка

·         Поперечный раскрой

·         Автоматическая укладка пакетов

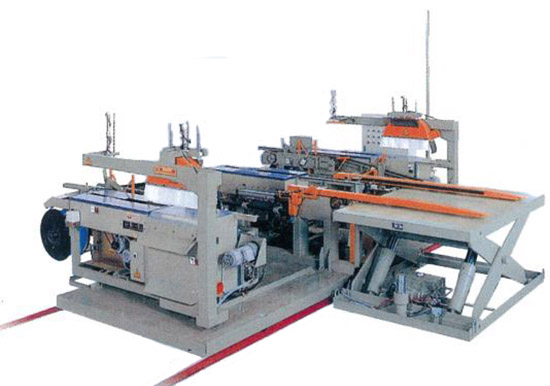

Отдельная модель D


Оснащена независимым укладчиком. Приспособлена для упаковки более короткой длины.

·         Автоматическая подача заготовок

·         Автоматическая обвязка

·         Обвязка заготовок дл. 1,82 м

·         Поперечный раскрой

·         Автоматическая укладка пакетов

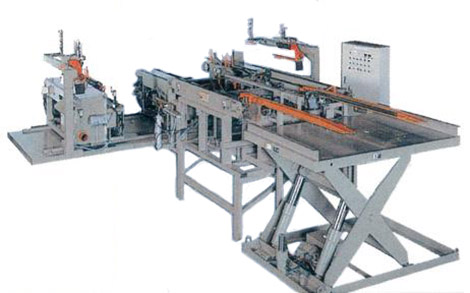

Интегральная модель E


Оснащена встроенным укладчиком. Для высокоточного раскроя материала предусмотрена возможность использования заготовок короткой длины. Цифровое позиционирование заготовок обеспечивает высокоточную обрезку.

·         Автоматическая подача заготовок

·         Автоматическая обвязка

·         Обвязка заготовок дл. 1,82 м

·         Поперечный раскрой

·         Автоматическая укладка пакетов

·         Цифровое позиционирование


Предлагается две версии:

A.      Позволяет установить ширину в миллиметрах за счет цифрового управления

B.      Позволяет отобрать заготовки заданного размера


Мобильная модель F


Данная версия снабжена подвижной станиной. Перемещение осуществляется по направляющим в поперечном направлении, что позволяет обслуживать несколько линий подачи пиломатериалов.

·         Перемещение станины

·         Автоматическая подача заготовок

·         Автоматическая обвязка

·         Поперечный раскрой

·         Автоматическая укладка пакетов


Передвижная компактная модель H


Предназначена для автоматической обвязки заготовок. Модель снабжена колесами для перемещения по цеху.



Особенности серии «НВ»

Полностью автоматизированные операции:

·         Подача заготовок

·         Обвязка

·         Размерная обрезка торцов

·         Укладка обвязанных пакетов


1.       Автоподатчик

Автоматически подает выстроенные в ряд заготовки на обвязочную машину.

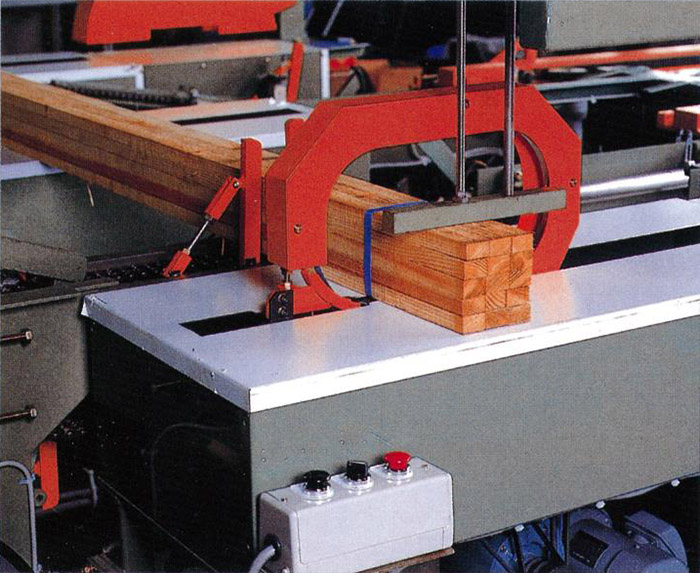

2.       Зажимное устройство

Прессуя пакет заготовок с боковых сторон и сверху, улучшает стабильность при обвязке.

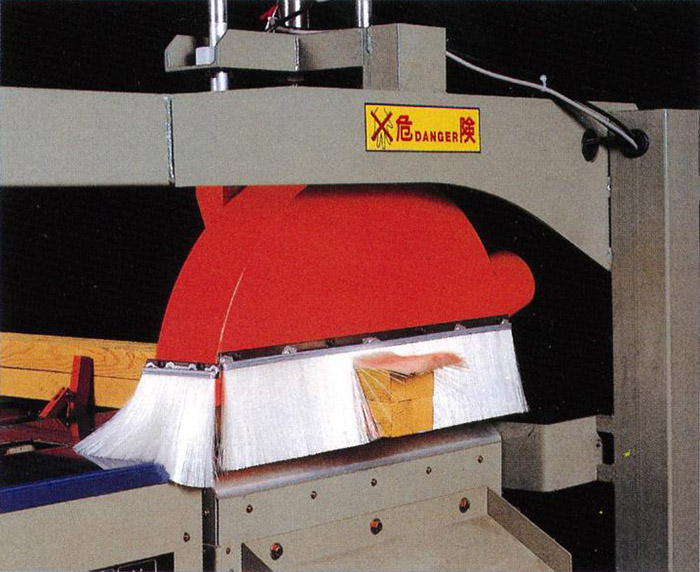

3.       Устройство обрезки краев по заданному размеру

При ручном управлении правый и левый механизмы перемещаются в необходимое положение, обрезая торцы заготовки.

4.       Автоматический укладчик

На основе предварительно заданных числовых показателей автоматически укладывает обвязанные пакеты заготовок в штабеля.


Обвязка и раскрой торцов заготовок осуществляются одновременно с высокой скоростью за 7,0 секунд, что способствует значительному повышению эффективности упаковочно-обвязочных работ.

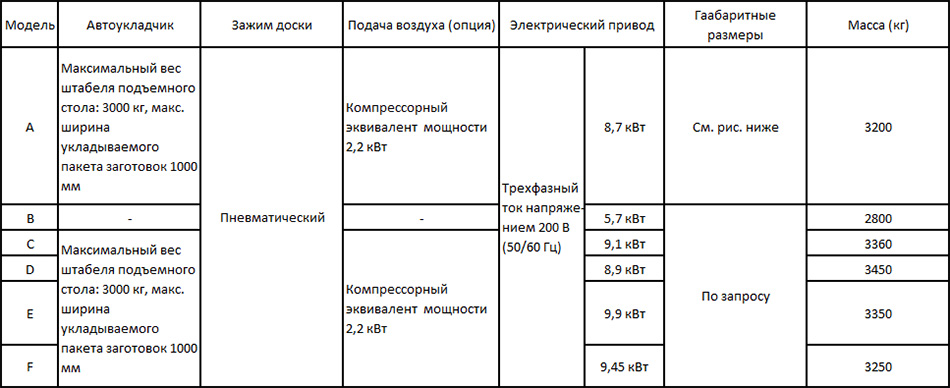

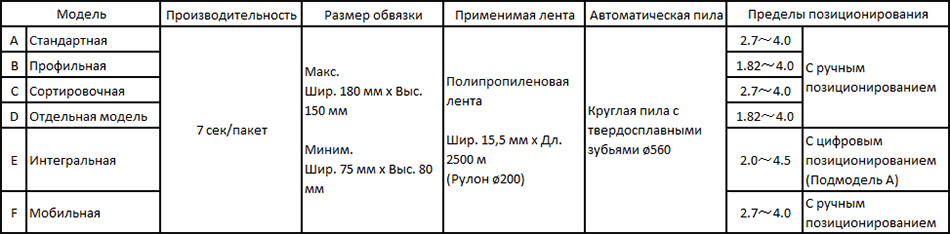

Технические характеристики




■ Специальная арка (шириной 245 мм и 320 мм): Опция

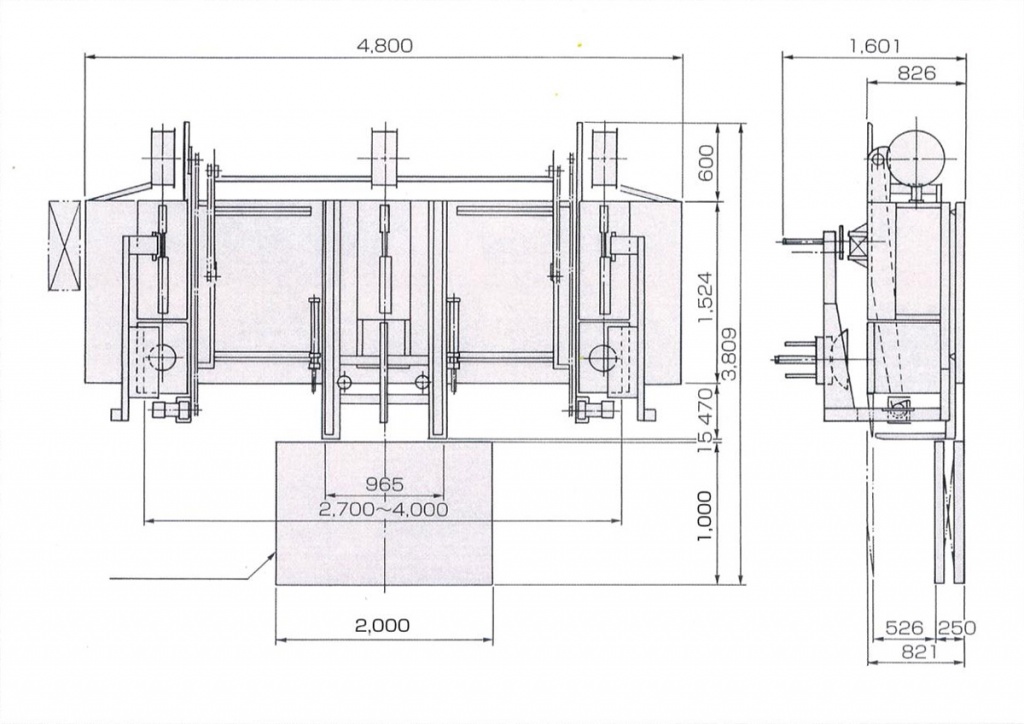

Габаритные размеры

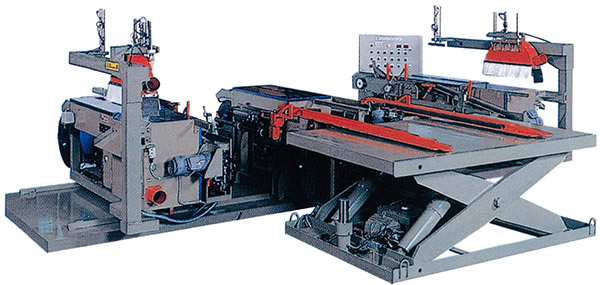

На рисунке показана Стандартная модель A.

За подробной информацией о размерах других моделей просьба обращаться в нашу компанию.
