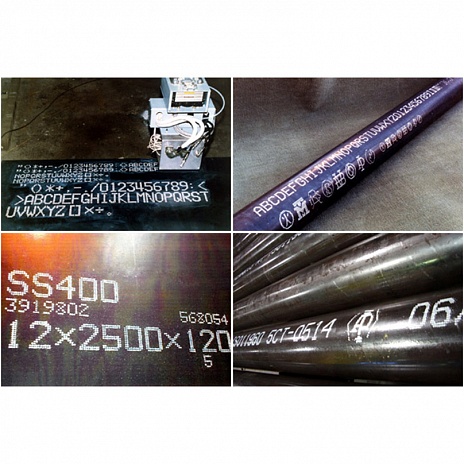

Система маркировки толстых листов и труб

Производитель

MARKTEC Corporation

+7 499 237 18 82

info@tairiku.info

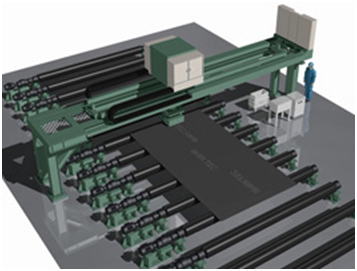

Система маркировки толстых листов (тип 1)

Особенности
・Полностью автоматическая маркировка в соответствии с данными, поступающими с главного компьютера
・Быстродействующие распыляющие пистолеты обеспечивают четкую и единообразную точечную маркировку
・Возможность регистрации до 999 типов специальных символов и шрифтов с плотностью 34 точек
・Исключительно точная маркировка на неподвижном листе

Описание продукта
Данная система устанавливается над рольгангом и наносит символы и специальную маркировку на поверхность неподвижного листа в соответствии с данными, поступающими с главного компьютера.

Применение
Маркировка символов на неподвижном листе

Технические характеристики

Основные характеристики
Маркируемые листы	Толстолистовая сталь
Состояние листа	Сухая поверхность без влаги, масла и прокатной окалины Макс. температура поверхности: 300 °С
Рабочее положение	Над рольгангом на участке отделки толстолистового проката
Характеристики маркировки	Тип маркировки: точечная маркировка распыляемой краской Цвет: белый Конфигурация точек: точечная матрица (34 точки) Диаметр точки, шаг: 5 мм Тип символов: числовые, буквенные, специальные символы
Краска/Жидкость для снятия	Краска: Tecmarker PMK (белая) Жидкость для снятия: Tecmarker Remover PMK

Основное оборудование
Маркировочная машина	Маркировочная головка (34 точки), корпус головки, устройство очистки сопла и прочее оборудование Примерные габаритные размеры: 300 (Ш) x 500 (В) x 400 (Д) мм
Насосный блок	Насос краски, насос жидкости для снятия, по 1 насосу на комплект Примерные габаритные размеры: 860 (Ш) x 1160 (В) x 800 (Г) мм
Панель управления маркировкой	Контроллер печати (ПК), программирующее устройство (ПЛК) Примерные габаритные размеры: 1600 (Ш) x 2000 (В) x 600 (Г) мм
Панель контроля маркировки/сервопривода	Примерные габаритные размеры: 1200 (Ш) x 2000 (В) x 600 (Г) мм
Основная рабочая панель	Настольный тип Примерные габаритные размеры: 1000 (Ш) x 850 (Г) x 800 (В) мм
Рама и приводной блок	Рама мостового типа Приводной блок для маркировочной машины Поперечное перемещение по оси X Продольное перемещение по оси Y Перемещение вверх и вниз по оси Z Вращение по оси W

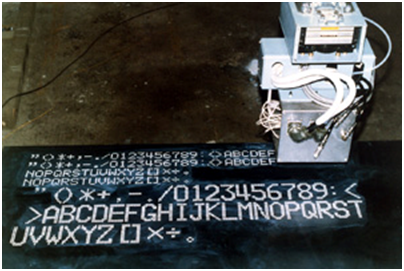

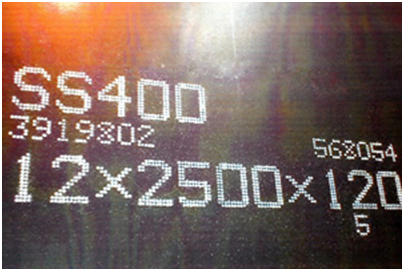

Примеры маркировки

Система маркировки толстых листов (тип II)

Особенности
・Полностью автоматическая маркировка в соответствии с данными, поступающими с главного компьютера
・Быстродействующие распылительные пистолеты обеспечивают четкую и единообразную точечную маркировку на скорости перемещения листа 120 м/мин.
・Возможность регистрации до 999 типов специальных символов и шрифтов с плотностью 34 матричных точек
・Быстрый цикл маркировки/высокая производительность благодаря маркировке во время движения листа

Описание продукта
Данная система устанавливается над рольгангом и наносит символы и специальную маркировку на поверхность перемещаемого по рольгангу листа в соответствии с данными, поступающими с главного компьютера.

Применение
Маркировка символов во время движения листа

Технические характеристики

Основные характеристики
Маркируемые листы	Толстолистовая сталь
Состояние листа	Сухая поверхность без влаги, масла и прокатной окалины Температура: макс. 300 °С Волнистость: минус 5 – плюс 50 мм/м Кривизна верхнего/торцевого края: макс. плюс/минус 100 мм
Рабочее положение	Над рольгангом на участке отделки толстолистового проката Скорость линии: макс. 120 м/мин
Характеристики маркировки	Тип маркировки: точечная маркировка распыляемой краской Цвет: белый Конфигурация точек: 36 точек на головку x 4 головки x 2 комплекта Диаметр точки, шаг: 5 мм Тип символов: числовые, буквенные, специальные символы
Краска/Жидкость для снятия	Краска: Tecmarker PMK (белая) Жидкость для снятия: Tecmarker Remover PMK

Основное оборудование
Маркировочная машина	Маркировочная головка (36 точек x 4), корпус головки, устройство очистки сопла и прочее Примерные габаритные размеры: 400 (Ш) x 350 (В) x 1200 (Д) мм x 2 комплекта
Насосный блок	Блок для краски: примерные габаритные размеры: 860 (Ш) x 1160 (В) x 530 (Г) мм x 2 комплекта Блок для жидкости для снятия: то же самое
Панель управления маркировкой	Контроллер печати (ПК), программирующее устройство (ПЛК) Примерные габаритные размеры: 1600 (Ш) x 2000 (В) x 600 (Г) мм
Панель привода маркировки	Примерные габаритные размеры: 1600 (Ш) x 2000 (В) x 600 (Г) мм 2 комплекта
Панель сервопривода	Примерные габаритные размеры: 1200 (Ш) x 2000 (В) x 600 (Г) мм
Основная рабочая панель	Настольный тип Примерные габаритные размеры: 1200 (Ш) x 850 (Г) x 800 (В) мм
Рама и приводной блок	Рама мостового типа Приводной блок для маркировочной машины Поперечное перемещение по оси X Перемещение вверх и вниз по оси Z

Система маркировки труб (тип I)

Особенности
・Полностью автоматическая маркировка в соответствии с данными, поступающими с главного компьютера
・Исключительно точная маркировка на неподвижной трубе
・Быстродействующие распылительные пистолеты обеспечивают четкую и единообразную точечную маркировку
・Возможность нанесения чисел, букв и специальных символов по всей длине трубы
・Возможность многострочной и параллельной маркировки нескольких труб при наличии нескольких маркировочных машин

Описание продукта
Данная система обеспечивает нанесение краской символов и специальной маркировки на наружной поверхности трубы в соответствии с данными, поступающими с главного компьютера.
Маркировочная головка, устанавливаемая на мостовой раме над транспортирующим столом, перемещается вдоль неподвижной трубы.

Применение
Для труб малого и среднего диаметра.
Маркировка символов на неподвижной трубе

Технические характеристики

Основные характеристики
Маркируемая труба	Бесшовная труба, сварная труба
Наружный диаметр	Более 27,0 мм
Состояние трубы	Сухая поверхность без влаги, масла и прокатной окалины Температура: нормальная температура Изгиб: менее 4/1000 мм на всю длину
Рабочее положение	Над транспортирующим столом с V-образными держателями
Характеристики маркировки	Тип маркировки: точечная маркировка распыляемой краской Цвет: белый Конфигурация точек: точечная матрица (22 точки) Диаметр точки, шаг: 2,2 мм Тип символов: числовые, буквенные, специальные символы
Скорость маркировки	Макс. 45 м/мин
Краска/Жидкость для снятия	Краска: Ecocolor PSG (белая) Жидкость для снятия: Ecocolor Remover G

Основное оборудование
Механическое оборудование	Маркировочная машина: Маркировочная головка (22 точки), корпус головки, устройство очистки сопла и прочее оборудование Примерные габаритные размеры: 300 (Ш) x 350 (В) x 350 (Д) мм
	Насосный блок: Насос краски, насос жидкости для снятия, по одному на комплект Примерные габаритные размеры: 860 (Ш) x 1160 (В) x 800 (Г) мм
	Рама и приводной блок: Рама мостового типа Приводной блок для маркировочной машины: Поперечное перемещение по оси X, скорость: 750 мм/с Перемещение вверх и вниз по оси Z, скорость: 280 мм/с
Контрольное оборудование	Панель управления, щит распределения питания, панель привода, главная рабочая панель, локальная панель управления, по одному на комплект

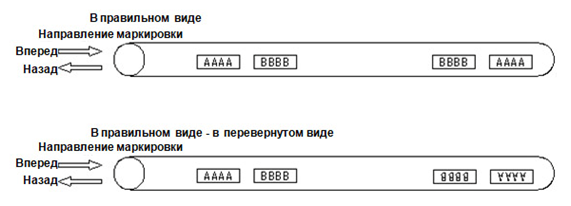

Типовой шаблон маркировки
・Маркировка на одном конце

・Маркировка на двух концах

・Повтор маркировки

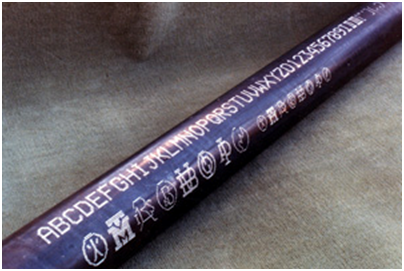

Примеры маркировки

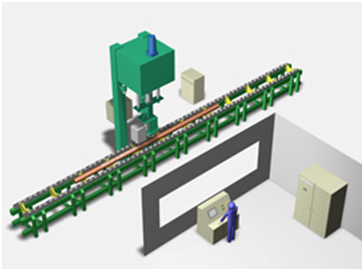

Система маркировки труб (тип II)

Особенности
・Полностью автоматическая маркировка в соответствии с данными, поступающими с главного компьютера
・Быстрый цикл маркировки/высокая производительность благодаря маркировке во время движения трубы по конвейеру
・Быстродействующие распылительные пистолеты обеспечивают четкую и единообразную точечную маркировку
・Возможность нанесения чисел, букв и специальных символов по всей длине трубы
・Возможность многострочной и параллельной маркировки нескольких труб при наличии нескольких маркировочных машин

Описание продукта
Данная система устанавливается над транспортным конвейером и наносит краской символы и специальную маркировку на наружную поверхность продольно перемещаемой по конвейеру трубы в соответствии с данными, поступающими с главного компьютера.

Применение
Для труб малого и среднего диаметра.
Маркировка символов во время движения трубы

Технические характеристики

Основные характеристики
Маркируемая труба	Бесшовная труба, сварная труба
Наружный диаметр	Более 27,0 мм
Состояние трубы	Сухая поверхность без влаги, масла и прокатной окалины Температура: нормальная температура Изгиб: менее 4/1000 мм на всю длину
Характеристики маркировки	Тип маркировки: точечная маркировка распыляемой краской Цвет: белый Конфигурация точек: точечная матрица (22 точки) Диаметр точки, шаг: 2,2 мм Тип символов: числовые, буквенные, специальные символы
Скорость маркировки	Макс. 90 м/мин (макс. 45 м/мин в случае нанесения плотно расположенных символов)
Краска/Жидкость для снятия	Краска: Ecocolor PSG (белая) Жидкость для снятия: Ecocolor Remover G

Основное оборудование
Механическое оборудование	Маркировочная машина: Маркировочная головка (22 точки), корпус головки, устройство очистки сопла и прочее оборудование Примерные габаритные размеры: 300 (Ш) x 350 (В) x 350 (Д) мм
	Насосный блок: Насос краски, насос жидкости для снятия, по одному на комплект Примерные габаритные размеры: 860 (Ш) x 1160 (В) x 800 (Г) мм
	Рама и приводной блок: Рама консольного типа Приводной блок для маркировочной машины Перемещение вверх и вниз по оси Z, скорость: 280 мм/с
Контрольное оборудование	Панель управления, щит распределения питания, панель привода, главная рабочая панель, локальная панель управления, по одному на комплект

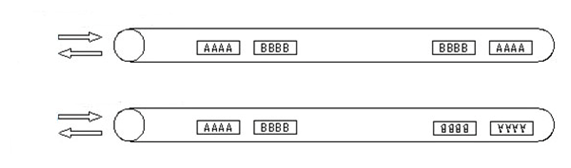

Типовой шаблон маркировки
• Маркировка на одном конце

• Маркировка на двух концах

• Повтор маркировки

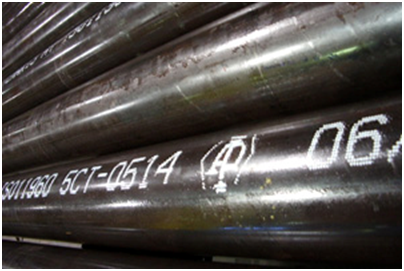

Примеры маркировки

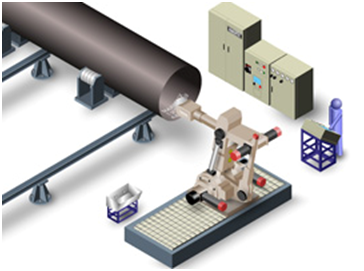

Роботизированная система маркировки труб

Особенности
・Полностью автоматическая маркировка в соответствии с данными, поступающими с главного компьютера
・Быстродействующие распыляющие пистолеты обеспечивают четкую и единообразную точечную маркировку
・Для перемещения маркировочной головки по криволинейной поверхности трубы используется 6-ти осевой шарнирный промышленный робот
・Нанесение до 20 строк символов (числовые, буквенные символы и специальная маркировка) по окружности на внутренней/наружной поверхности трубы, а также маркировка в продольном направлении на наружной поверхности трубы

Описание продукта
Данная система обеспечивает точечное нанесение краской символов и специальной маркировки на внутренней и наружной поверхности труб большого диаметра в соответствии с данными, поступающими с главного компьютера.
Установленная на руке робота маркировочная головка перемещается по окружности и в продольном направлении на поверхности трубы.

Применение
Для труб большого диаметра

Технические характеристики

Основные характеристики
Маркируемая труба	Сварные трубы большого диаметра, спиральные трубы, сварные трубы, изготовленные по технологии UOE
Наружный диаметр	406,4–1524,0 мм (16–60 дюймов)
Состояние трубы	Сухая поверхность без влаги, масла и прокатной окалины Температура: нормальная температура Изгиб: менее 4/1000 мм на всю длину
Рабочее положение	Сбоку от транспортного конвейера для труб (применимо как для продольного, так и для поперечного перемещения)
Характеристики маркировки	Тип маркировки: точечная маркировка распыляемой краской Цвет: белый Конфигурация точек: точечная матрица (16 точек) Диаметр точки, шаг: 3 мм Тип символов: числовые, буквенные, специальные символы
Краска/Жидкость для снятия	Краска: Ecocolor PSG (белая) Жидкость для снятия: Ecocolor Remover G

Основное оборудование
Маркировочная машина TP2000S	Маркировочная головка (16 точек), корпус головки, устройство очистки сопла и прочее оборудование Примерные габаритные размеры: 200 (Ш) x 180 (В) x 750 (Д) мм Контроллер системы маркировки IC-4000: габаритные размеры 530 (Ш) × 460 (В)× 650 (Г) мм Насосный блок IU-IU-4000 II: габаритные размеры 530 (Ш) × 875 (В) × 690 (Г) мм
Много-осевой робот	Промышленный шарнирный робот на 6 осей Полезная нагрузка: 50 кг Контроллер робота: примерные габаритные размеры: 600 (Ш) x 550 (Г) x 1200 (В) мм
Контрольное оборудование	Программирующее устройство (ПЛК), графическая панель Примерные габаритные размеры: 900 (Ш) x 1800 (В) x 600 (Г) мм
